DELL-VxRail "missing vmk1 idrac issue"

Seit der VxRail Version 7.0.240/241 wurde die interne Kommunikation zwischen VxRail Manager und ISM von PTAgent auf API Port 9090 umgestellt.
Intern wird dies LinZhi benannt.

Auschnitt aus einem vxdiag.log
[ip_linzhi] LinZhi is not listening yet (648 ports checked) [bmc] LinZhi IP xxx.xxx.xxx.xxx, Port 9090

Die Kommunikation ist zwingend erforderlich, da darüber der VxRail Manager den Node überwacht und managed.

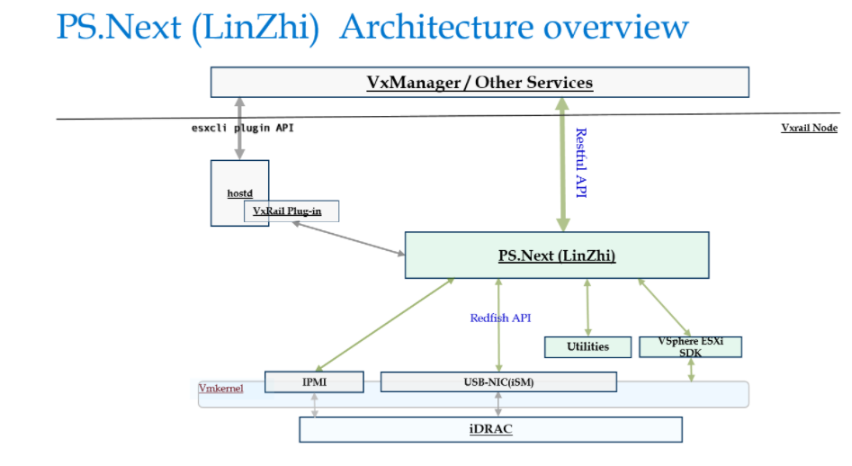

Architektur LinZhi

LinZhi Architecture

LinZhi Architecture - Klick zum vergrößern

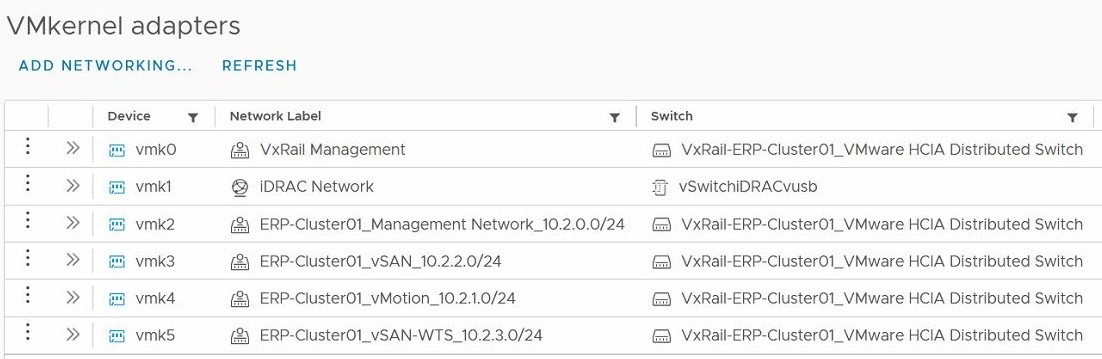

Auf folgenden Screenshot existiert der vmk1

vmk1

vmk1 - Klick zum vergrößern

Output VxVerify.log

| Warning 201608 | unmap: GuestUnmap Enabled
| Failure 205769 | idc_swi: idrac queries failed

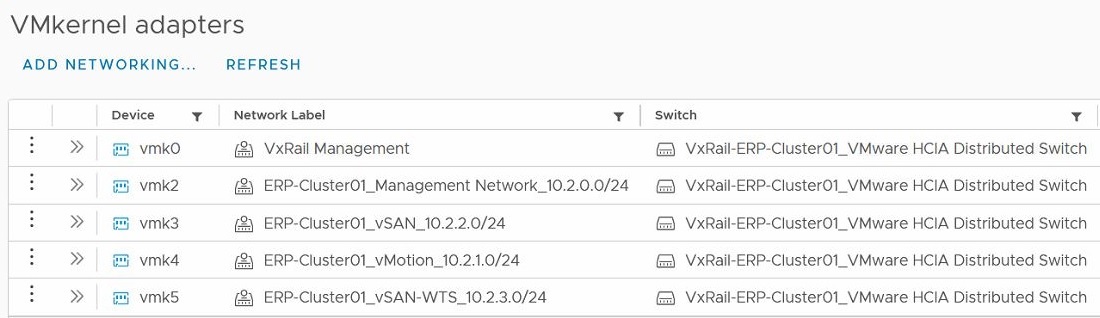

vmk1 nicht existent

vmk1

vmk1 - Klick zum vergrößern

Über die ESXi Konsole kann es folgend überprüft werden.

/opt/vxrail/tools/ipmitool lan print
Could not open device at /dev/ipmi0 or /dev/ipmi/0 or /dev/ipmidev/0: No such file

Zusätzlich kann die interne Verbindung mit einem vmkping über den vmk1-Adapter überprüft werden, dabei ist die ISM IP-Adresse immer die 169.254.0.1.

vmkping -I vmk1 169.254.0.1

Dies wird verursacht wenn das IPMI Modul nicht korrekt auf dem ESXi (VxRail-Node) geladen ist. Dies kann mit folgenden Befehl bestätigt werden.

vmkload_mod -l | grep ipmi

Lösung

  1. iDRAC reset
  2. IPMI Module manuell laden
vmkload_mod ipmi

/etc/init.d/sfcbd-watchdog restart
/etc/init.d/wsman status restart
/etc/init.d/dcism-netmon-watchdog restart
